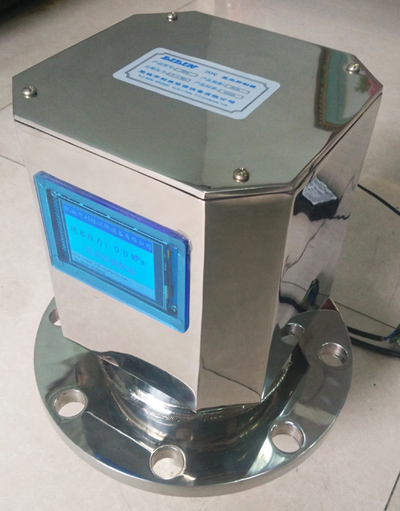

ZKYQ 液晶显示真空抑制器
一、产品概述
ZKYQ液晶显示真空抑制器主要是用在市政自来水管网二次加压供水设备上，来抑制供水系统内产生负压，保持自来水管网压力平衡，配备有液晶显示功能，更直观的观察设备的运行状态和压力检测，有多种规格来满足客户的需求。
产品优点
-
◆3.2寸液晶显示，运行状态直观。 <img alt="" src="/UploadFiles/配图.jpg" data-cke-saved-src="/UploadFiles/配图.jpg" right;"="">
-
◆结构设计合理，外观美观新颖。
-
◆采用不锈钢SUS304材质。
-
◆表面亚光处理，局部亮光处理。
-
◆采用双级保护功能，故障率低。
-
◆使用寿命长，维修率低。
-
◆体积小安装方便。
-
◆适用不同水质的要求。
工作参数
-
▲单台处理水量: 10～600 m3/h
-
▲上限工作压力： 0.1～1.6 Mpa
-
▲上限介质温度： 95℃
-
▲材质：SUS304
-
▲保护功能：双级控制保护
-
▲表面处理：喷砂亚光局部亮光
-
▲显示：彩色3.2寸液晶屏，内分辩率：320*240
-
▲工作电压：DC9~24V(直流电压)
-
▲工作方式：连续长期
-
▲工作环境：－10～55℃、≤90%RH
-
▲电源：220VAC（120V～250V）
-
▲通讯接口：RS485
-
▲通讯协议：modbus
对接参数
接线座的接线分别如下：
接电源和PLC控制器的通讯口
序号 |
线路板标号
|
功能
|
线颜色
|
|
1
|
Vin-
|
接直流电24V的负极
|
黑色
|
|
2
|
Vin+
|
接直流电24V的正极
|
红线
|
|
3
|
A
|
接PLC控制器RS485的A端子
|
蓝线
|
|
4
|
B
|
接PLC控制器RS485的B端子
|
黄线
|
序号 |
线路板标号
|
功能
|
线颜色
|
|
5
|
R+
|
接电阻压力表电阻远端
|
绿色
|
|
6
|
Rout+
|
接电阻压力表电阻输出端
|
黄线
|
|
7
|
R-
|
接电阻压力表电阻近端
|
红线
|
|
8
|
地
|
接设备外壳或地线
|
黑线
|
尺寸图
